محرك بوابة السرعة
>

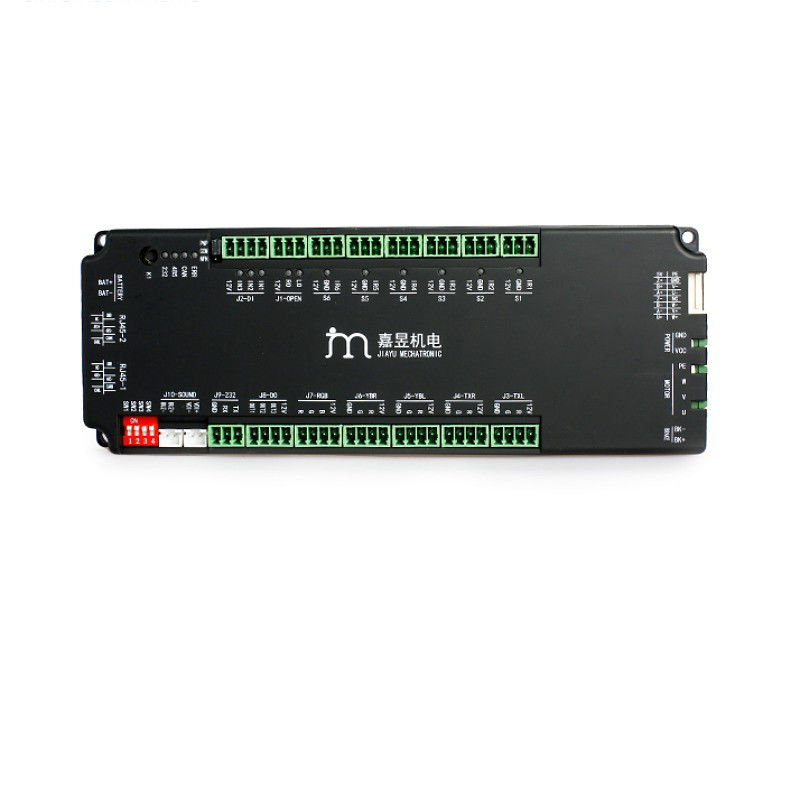

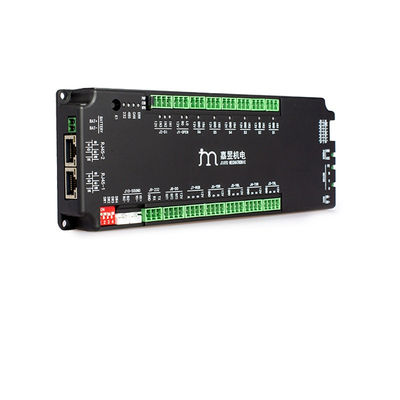

لوحة التحكم المتكاملة لوظائف السائق والتحكم لدوران البوابة المتحركة

لوحة التحكم المتكاملة لوظائف السائق والتحكم لدوران البوابة المتحركة

الاسم التجاري: CSJY
رقم الطراز: JMC4805
الـ MOQ: 2
سعر: Negotiate
تفاصيل التعبئة: كرتون
شروط الدفع: تي/تي
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
CE
جهد الإدخال:
دي سي 24
مدخلات ردود الفعل:
التشفير التزايدي
منافذ الاتصالات:
RS232، RS485 (Modbus RTU)، ناقل CAN اختياري
طريقة الكشف عن العوائق:
مراقبة تيار المحرك + كشف توقف التشفير
ميزات الحماية:
التيار الزائد، الجهد الزائد، الجهد المنخفض، ماس كهربائى
تصنيف/الذروة الحالية:
5A / 15A
إدخال الأشعة تحت الحمراء:
6 واجهات مستقلة، متوافقة مع PNP وNPN
إخراج مخصص:
إخراج القابض في اتجاه واحد
قم بإيقاف التشغيل وافتح المفتاح:
بطارية 12 فولت الخارجية
درجة حرارة التشغيل المحيطة:
-20 درجة مئوية ~ 55 درجة مئوية
القدرة على العرض:
5000
إبراز:

لوحة تحكم بوابة التأرجح

,

وحدة تحكم محرك البوابة السريعة

,

لوحة تحكم متكاملة للسائق

وصف المنتج

لوحة تحكم مدمجة لوظائف المحرك ووحدة التحكم لبوابات الدوران المتأرجحة


وصف المنتج
تم تصميم لوحة التحكم المدمجة لوظائف المحرك ووحدة التحكم لبوابات الدوران المتأرجحة كوحدة ذكاء مركزية لبوابات الدوران المتأرجحة الأوتوماتيكية، حيث تجمع بين إلكترونيات قيادة المحرك والتحكم المنطقي وواجهة الإدخال/الإخراج في لوحة دوائر مطبوعة واحدة مدمجة. إنها تلغي الحاجة إلى وحدات قيادة وتحكم منفصلة، مما يبسط التركيب ويقلل من تعقيد الأسلاك ويحسن الموثوقية الإجمالية للنظام لتطبيقات التحكم في الوصول.


تدمج اللوحة متحكمًا دقيقًا قويًا (MCU) مع منطق بوابات الدوران مبرمج مسبقًا، ويدعم أوضاع تشغيل مختلفة (ثنائي الاتجاه، أحادي الاتجاه، مرور مجاني، مغلق). تتميز بمنافذ إدخال/إخراج متعددة للتوصيل بأنظمة التحكم في الوصول الخارجية (قارئات البطاقات، الماسحات البيومترية، أزرار الضغط)، وأضواء المؤشرات، وأجهزة الاستشعار السلامة. تضمن دوائر الحماية المدمجة (التيار الزائد، الجهد الزائد، الدائرة القصيرة، الإيقاف الحراري) التشغيل الآمن في البيئات ذات الحركة المرورية العالية.


المواصفات الفنية

جهد الإدخال

24–48 فولت تيار مستمر

التيار المقنن/الأقصى

5 أمبير / 15 أمبير

تكييف المحرك

محرك سيرفو بجهد منخفض

واجهة الاتصال

RS232 / RS485 / CAN

مدخل الأشعة تحت الحمراء

6 واجهات مستقلة، متوافقة مع PNP و NPN

الاختراق العنيف للبوابة

وحدة فرامل مدمجة

تغذية المشفر

تزايدي

إشارات الإدخال والإخراج

فتحتان للبوابة + 3 مدخلات/مخرجات توسعة



التطبيقات النموذجية

  • بوابات الدوران المتأرجحة (التحكم في وصول المشاة، بوابات الدوران البصرية)

  • ممرات السرعة بأجنحة زجاجية أو معدنية

  • بوابات الدخول/الخروج الأوتوماتيكية للمكاتب ومحطات المترو والمطارات والملاعب

  • حوامل أمنية مضادة للتتبع

  • مجموعات التحديث لبوابات التأرجح اليدوية الحالية (ترقية المحرك)
